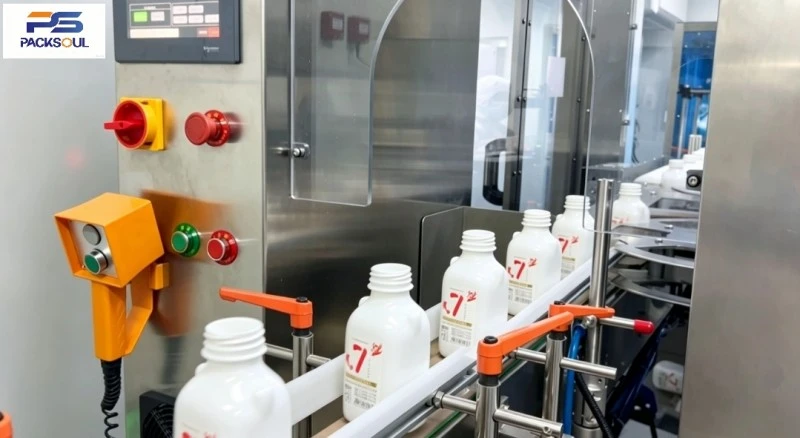

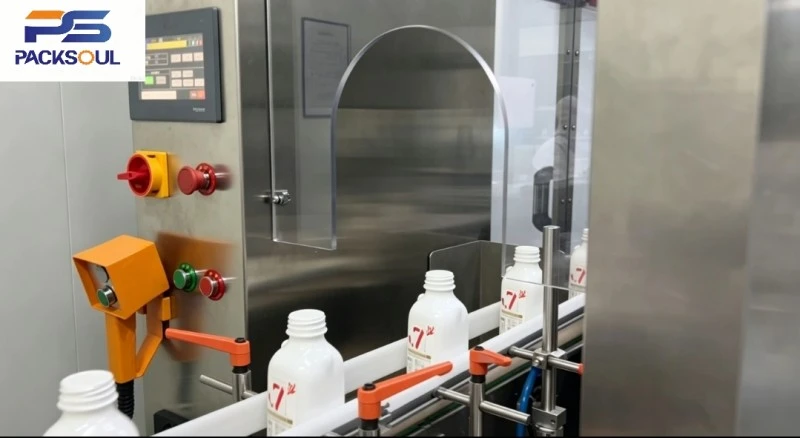

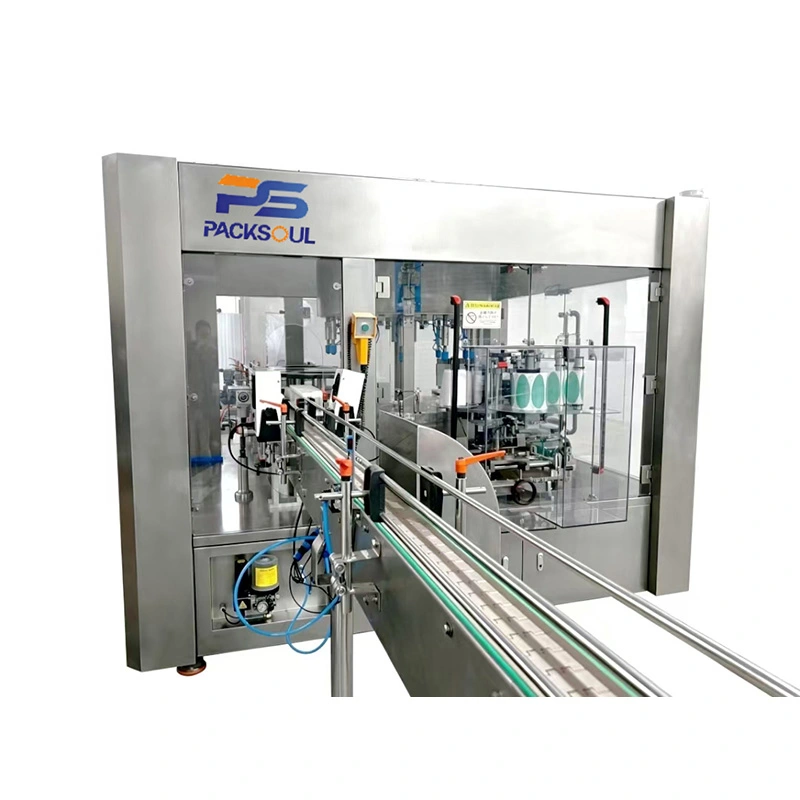

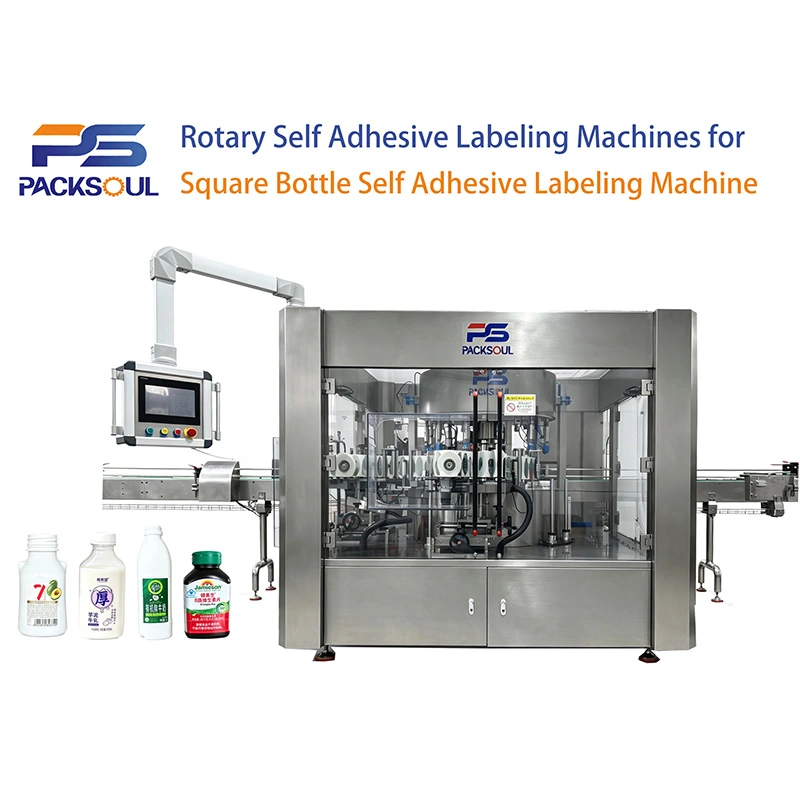

L'etichettatrice autoadesiva per bottiglie quadrate è un'etichettatrice automatica ad alta velocità progettata per contenitori quadrati, rettangolari e piatti quadrati. Supporta l'etichettatura ad angolo su un lato, due lati e più lati.

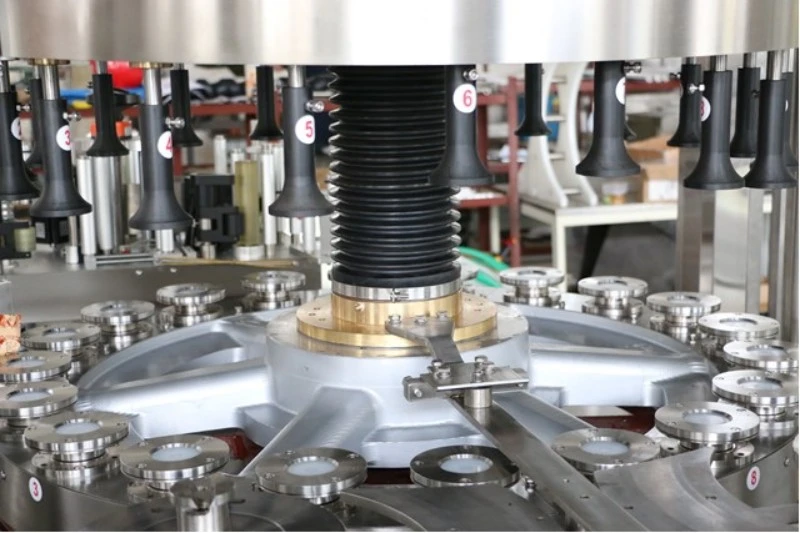

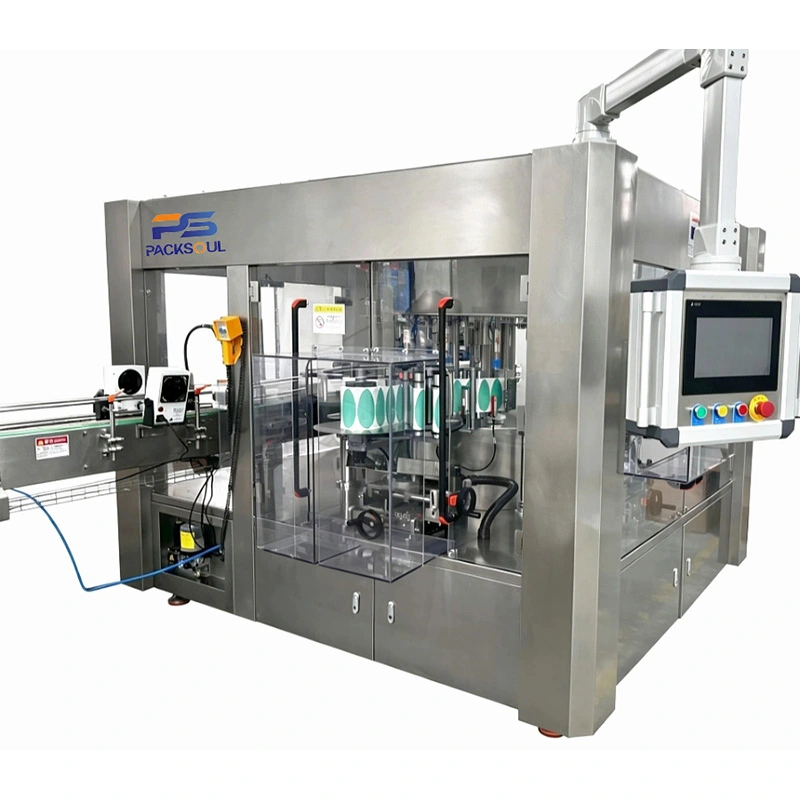

La macchina è composta da una base, un sistema di trasporto, una tavola rotante, doppie stazioni di etichettatura, dispositivi di servoposizionamento e un sistema di controllo elettrico. La separazione della ruota a stella ad alta precisione e 12 dispositivi servo indipendenti posizionano in modo sicuro ciascuna bottiglia, garantendo un'etichettatura accurata sugli angoli e sulle superfici laterali.
La macchina può funzionare in modo indipendente o integrarsi con linee di riempimento e tappatura per la produzione di volumi elevati.
Ciascuna stazione utilizza un dispositivo servocomandato indipendente per il posizionamento stabile delle bottiglie e un funzionamento regolare e silenzioso ad alta velocità.
Supporta un'etichettatura accurata sui lati e sugli angoli delle bottiglie. Dispositivi speciali aiutano a mantenere le etichette lunghe piatte e prive di pieghe.
La testa di etichettatura supporta la regolazione multidirezionale. La regolazione senza attrezzi rende il cambio della bottiglia facile e veloce.
Il sistema di alimentazione delle etichette aggiornato fornisce una tensione stabile e un'applicazione uniforme delle etichette, riducendo bolle e rughe.
L'alimentazione delle etichette servoassistita garantisce un'erogazione precisa e stabile delle etichette. Il semplice controllo automatico semplifica il funzionamento.
I componenti principali della macchina sono sviluppati e prodotti internamente. I pezzi di ricambio sono facilmente reperibili per una facile manutenzione.
Le parti lavorate a CNC e una struttura antipolvere e impermeabile garantiscono un funzionamento stabile in ambienti di produzione umidi.
Il sistema monitora il flusso delle bottiglie e rileva gli inceppamenti delle bottiglie. La macchina si arresta automaticamente quando si verificano condizioni anomale o viene aperta la porta di sicurezza.
| Modello | PSR‑B120 |
| Velocità di etichettatura | 12000 BPH (bottiglie all'ora) |
| Diametro del contenitore | 30‑100 mm (in base al diametro del fondo della bottiglia; personalizzazione richiesta per dimensioni più grandi) |
| Altezza del contenitore | 100‑400 mm |
| Altezza massima dell'etichetta | 200 mm |
| Larghezza massima dell'etichetta | 300 mm |
| Dimensioni del rotolo di etichette | Diametro interno: Φ76,2 mm; Diametro esterno: Φ400 mm |
| Dimensioni complessive della macchina | 4000 L × 2500 L × 2000 A mm |
| Altezza del tavolo di lavoro | 1000 ± 50 mm (personalizzabile) |
L'etichettatrice autoadesiva per bottiglie quadrate PACKSOUL utilizza un sistema di posizionamento della ruota a stella rotante e un'alimentazione delle etichette servocontrollata. Le bottiglie vengono separate e immesse nella stazione rotante in modo ordinato. I servosistemi tengono e posizionano saldamente ciascuna bottiglia, mentre i 12 servosistemi indipendenti regolano l'angolazione della bottiglia in base al programma preimpostato.
Il sistema di posizionamento rileva la posizione della bottiglia e controlla il servosistema per una regolazione precisa dell'angolo. La stazione di etichettatura servoassistita alimenta le etichette, mentre la spazzola per l'etichettatura degli angoli leviga le etichette sui lati e sugli angoli. Dopo l'etichettatura, le bottiglie vengono scaricate dalla ruota a stella. L'intero processo viene eseguito automaticamente.
Questa etichettatrice autoadesiva per bottiglie quadrate è adatta per l'etichettatura di volumi elevati di contenitori quadrati e rettangolari in vari settori.
Industria delle bevande: bottiglie quadrate per succhi, bottiglie per condimenti e bottiglie per bevande al tè.
Settore della cura personale: flaconi quadrati per shampoo, flaconi quadrati piatti per il lavaggio del corpo e contenitori per fragranze.
Prodotti farmaceutici e sanitari: flaconi quadrati per liquidi orali e flaconi per prodotti sanitari.
Industria chimica: contenitori quadrati per reagenti e piccoli fusti chimici.
La macchina è adatta per linee di produzione continua ad alta velocità. Sono disponibili soluzioni personalizzate per bottiglie di forme speciali.
Pulire quotidianamente la catena del trasportatore, le ruote a stella, la testa di etichettatura e i sensori fotoelettrici. Rimuovere i residui di etichetta e la polvere.
Controllare regolarmente i servomotori e i servoazionamenti. Regolare i dispositivi di fissaggio delle bottiglie e la posizione dell'etichetta quando necessario.
Nelle officine umide, deumidificare regolarmente il quadro elettrico.
Non lavare l'armadio elettrico o i servomotori direttamente con una pistola ad acqua ad alta pressione.
Per l'arresto a lungo termine, rilasciare la tensione del rotolo di etichette e la pressione del dispositivo di fissaggio della bottiglia per evitare deformazioni e accumuli di adesivo.
Controllare regolarmente le protezioni di sicurezza, gli interblocchi delle porte di sicurezza e il sistema di apertura e chiusura degli infissi.

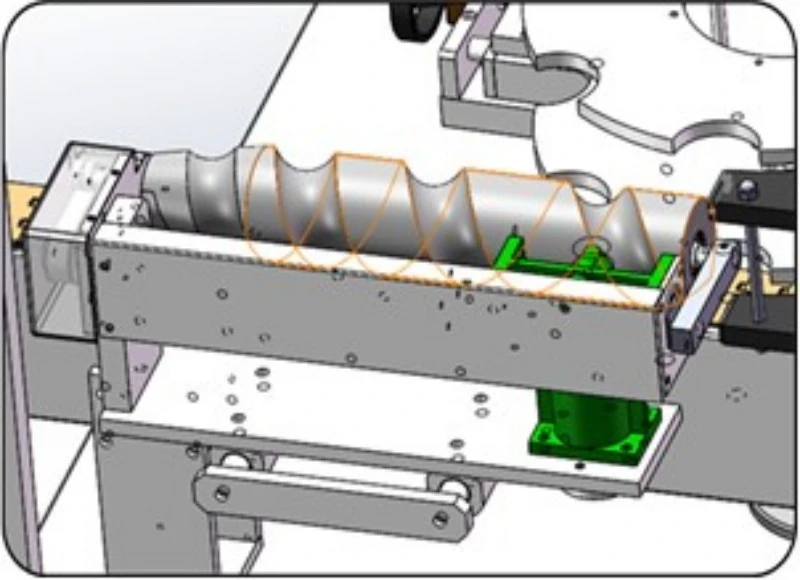

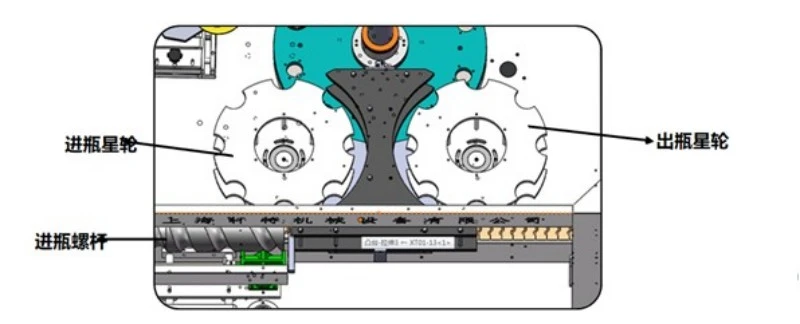

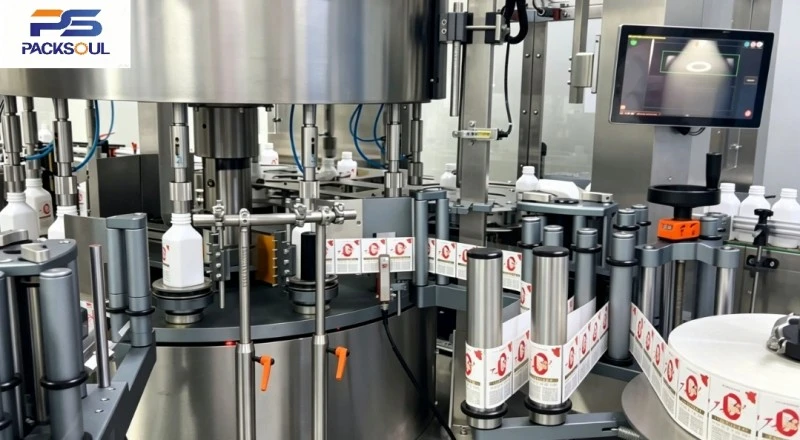

Le bottiglie quadrate vengono alimentate dal trasportatore e la coclea di alimentazione le separa uniformemente.

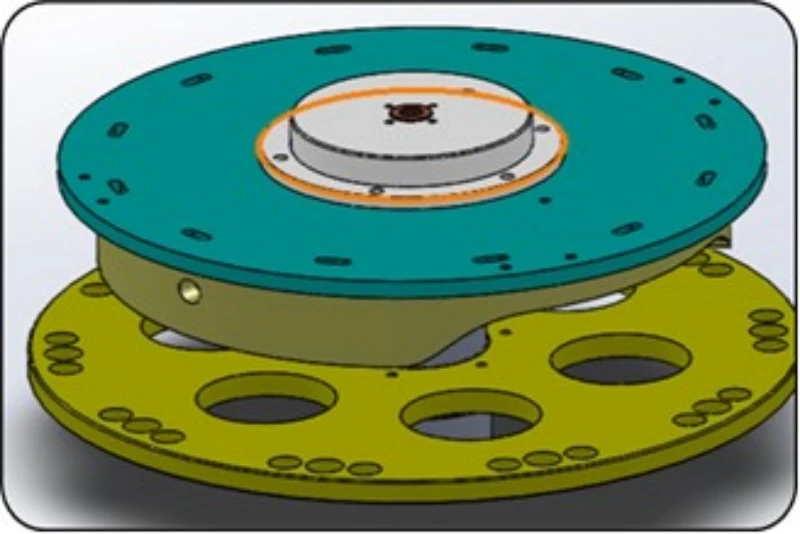

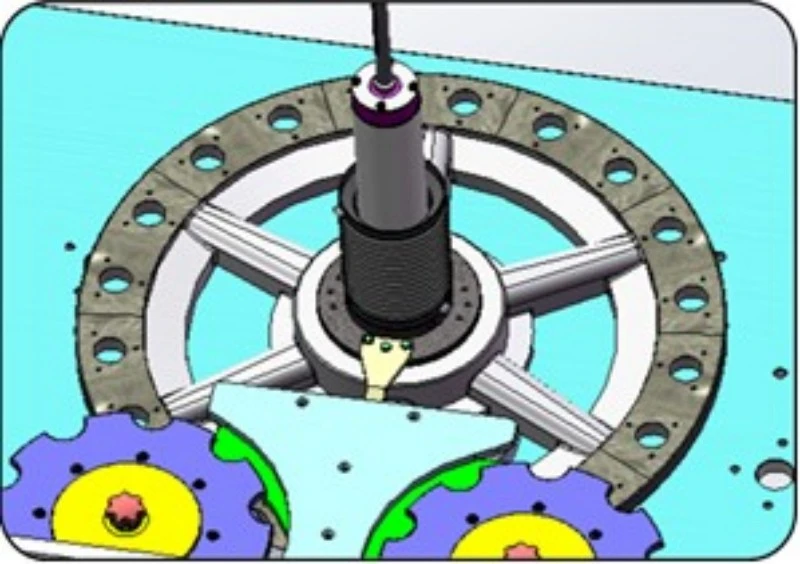

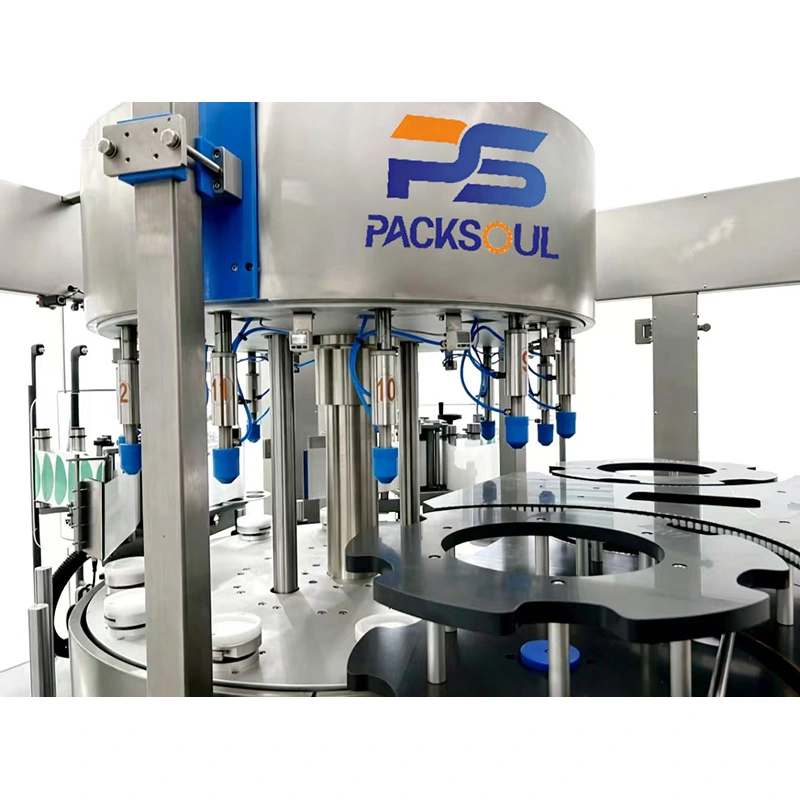

La ruota a stella di alimentazione trasferisce agevolmente le bottiglie alla stazione rotante.

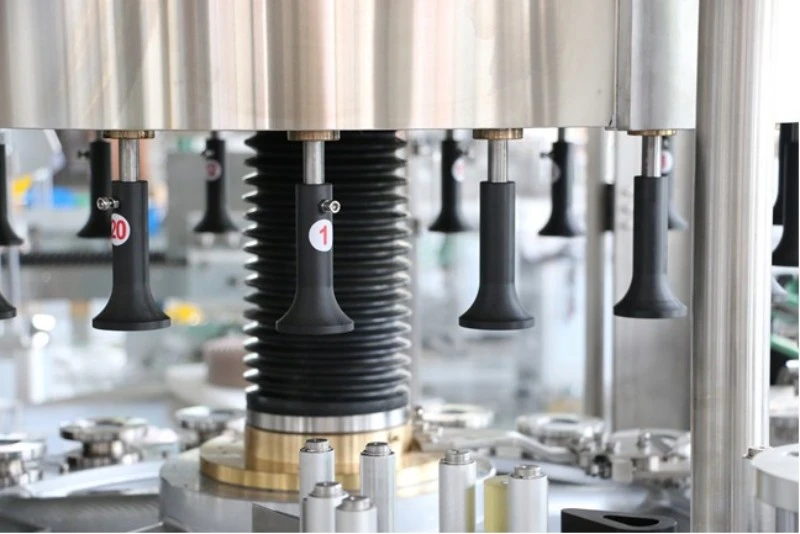

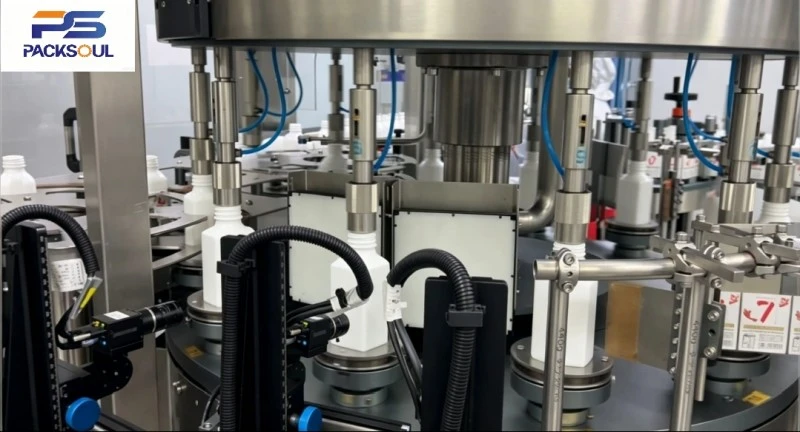

Il dispositivo servo chiude e trattiene la bottiglia da tutti i lati, correggendone l'angolazione.
Il sistema di posizionamento servo rileva la posizione della bottiglia e regola l'angolazione.
Il dispositivo servo gira la bottiglia nella posizione di etichettatura preimpostata e la blocca in posizione.
La stazione di etichettatura servo alimenta l'etichetta e la spazzola angolare la preme saldamente sui lati e sugli angoli.
Le bottiglie etichettate vengono scaricate dalla stella di uscita e passano al processo successivo.
| NO. | Nome del componente | Marca |
| 1 | HMI | Schneider (Francia) |
| 2 | Servomotore | Schneider (Francia) |
| 3 | Servoazionamento | Schneider (Francia) |
| 4 | Motore principale | Schneider (Francia) |
| 5 | Motore del trasportatore | Transky (Italia) |
| 6 | PLC | Schneider (Francia) |
| 7 | Invertitore di frequenza | Schneider (Francia) |
| 8 | Invertitore di frequenza | Schneider (Francia) |
| 9 | Sensore per etichette trasparenti | LEUZE (Germania) |
| 10 | Sensore di rilevamento oggetti (tipo fotoelettrico riflettente) | MALATO (Germania) |
| 11 | Sensore fotoelettrico di rilevamento (tipo riflettente) | MALATO (Germania) |
| 12 | Interruttore di prossimità | MALATO (Germania) |
| 13 | Alimentazione elettrica commutabile | MW (Taiwan, Cina) |
| 14 | Commutatore universale | MOELLER (Germania) |
| 15 | Interruttore di arresto di emergenza | Schneider (Francia) |
| 16 | Interruttore differenziale | Schneider (Francia) |
| 17 | Interruttore automatico miniaturizzato | Schneider (Francia) |
| 18 | Contattore CA | Schneider (Francia) |
| 19 | Codificatore rotativo | Nemicon (Giappone) |
| 20 | Anello di contatto elettrico | Senring |
| 21 | Manometro | Panasonic (Giappone) |
| 22 | Telecamera per la visione | Hikvision |
1. Tutti i componenti elettrici soddisfano gli standard CE.
2. La macchina è lavorata con precisione CNC con un rigoroso controllo della tolleranza per un funzionamento stabile e silenzioso. L'etichettatrice per bottiglie quadrate è appositamente testata per il supporto delle bottiglie e l'etichettatura degli angoli.
3. Ogni macchina viene sottoposta a continui test a vuoto prima della spedizione, inclusa la precisione dell'etichettatura, il funzionamento servo e le funzioni di arresto di sicurezza.
4. La macchina presenta un design chiuso antipolvere e resistente alla corrosione con un corpo in acciaio inossidabile 304 per una maggiore durata.
La maggior parte delle etichettatrici rotative sono progettate per bottiglie rotonde e potrebbero presentare problemi come movimento della bottiglia, grinze dell'etichetta agli angoli ed errori di posizionamento se utilizzate per bottiglie quadrate. L'etichettatrice autoadesiva per bottiglie PACKSOUL è progettata appositamente per bottiglie quadrate. Ciascuna stazione è dotata di un servosistema indipendente e di una camma elettronica programmabile, con parametri regolabili per un'etichettatura accurata su entrambi i lati e sugli angoli.
12 dispositivi servo indipendenti mantengono stabili le bottiglie quadrate durante il funzionamento ad alta velocità e garantiscono un'etichettatura uniforme lungo gli angoli.
Tutte le lamiere e i pezzi meccanici sono prodotti internamente. I pezzi di ricambio sono tenuti a magazzino per una fornitura e un servizio rapidi.
Gli impianti modulari a cambio rapido consentono un facile cambio delle bottiglie senza attrezzi, riducendo i tempi di fermo della produzione.
Il sistema di interblocco di sicurezza arresta automaticamente la macchina in caso di inceppamenti di bottiglie o apertura dello sportello, riducendo i danni al prodotto e alla macchina.
Il design antipolvere e impermeabile consente un funzionamento stabile in ambienti umidi di produzione di alimenti e cura personale.

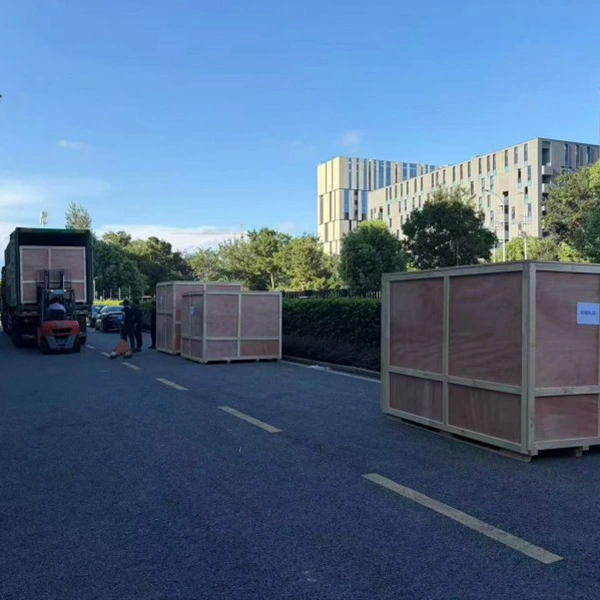

Le casse di legno senza fumigazione per l'esportazione vengono utilizzate per il trasporto marittimo e aereo sicuro a lunga distanza, con protezione contro urti e umidità.
Le parti mobili principali sono rinforzate separatamente per evitare spostamenti durante il trasporto.
Insieme alla spedizione vengono forniti elenchi di colli, rapporti di ispezione, certificati di conformità e documenti doganali di esportazione.
Sono disponibili i termini FOB, CIF e DDP.
Gli ingegneri possono fornire l'installazione in loco e regolare la macchina in base a campioni di bottiglie quadrate reali. Sono inoltre disponibili l'integrazione e la messa in servizio complete della linea di produzione.
La formazione in loco copre il funzionamento della macchina, il cambio delle bottiglie, la regolazione dei parametri, la risoluzione dei problemi di base e la manutenzione quotidiana. Vengono forniti manuali, immagini e video.
La macchina viene fornita con una garanzia di 1 anno. È prevista la riparazione gratuita per guasti non causati dall'uomo durante il periodo di garanzia. La manutenzione a vita è disponibile dopo la garanzia, con le parti addebitate separatamente.
Per la risoluzione dei problemi è disponibile il supporto video remoto. È possibile organizzare il supporto in loco di ingegneri per problemi complessi. I pezzi di ricambio comuni sono tenuti a magazzino e normalmente spediti entro 3 giorni lavorativi dalla conferma dell'ordine.
I registri degli interventi di manutenzione vengono conservati e i nostri tecnici seguono regolarmente il funzionamento della macchina e forniscono supporto per la produzione e la manutenzione.
PackSoul ha una vasta esperienza nelle apparecchiature di etichettatura rotativa per la produzione industriale. Le nostre etichettatrici per bottiglie quadrate sono utilizzate nei mercati esteri di Europa, Sud-Est asiatico, Medio Oriente, Sud America e Africa.

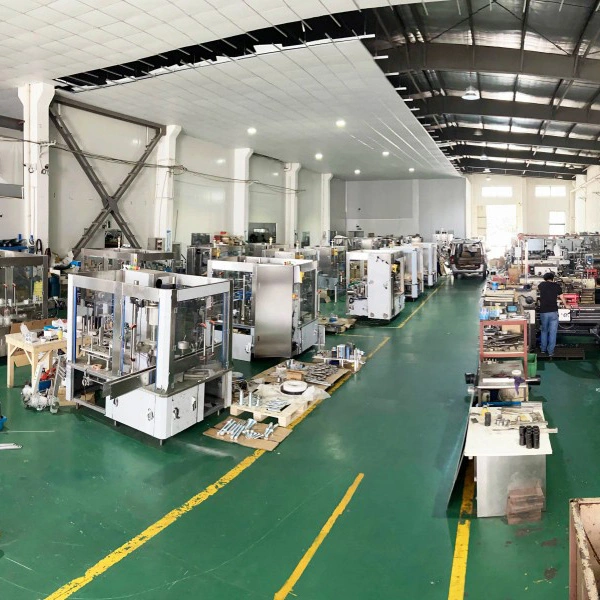

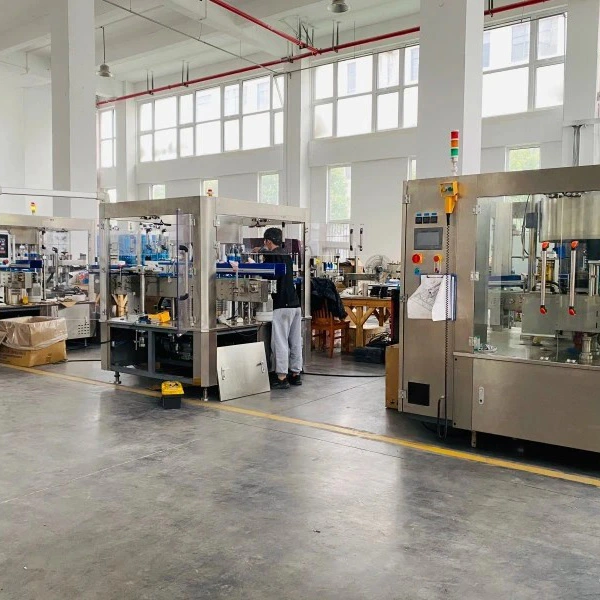

Le nostre strutture coprono ricerca e sviluppo, lavorazione meccanica di precisione e test delle macchine, supportate da un team integrato di produzione e assistenza. Abbiamo completato progetti di etichettatura per condimenti, cura personale e applicazioni farmaceutiche, nonché linee di produzione automatizzate per clienti esteri.
R: Sì. Supporta l'etichettatura su un solo lato, su entrambi i lati e ad angolo per contenitori quadrati e rettangolari. Le bottiglie piatte possono essere movimentate cambiando il modulo di fissaggio. Sono disponibili soluzioni personalizzate per bottiglie di forme speciali.
R: Sì. La velocità può essere regolata continuamente per adattarsi alla linea di produzione.
R: Sì. I moduli dell'attrezzatura possono essere sostituiti rapidamente e la maggior parte delle regolazioni non richiedono attrezzi.
R: Ciascuna stazione può impostare la forza di tenuta e l'angolo in modo indipendente. Ciò mantiene le bottiglie stabili alle alte velocità e migliora la precisione dell'etichettatura degli angoli.
R: Sì. La macchina è progettata per essere impermeabile, antipolvere e resistente alla corrosione per ambienti umidi.
R: Sì. È possibile inviare ingegneri esperti all'estero per l'installazione, la messa in servizio e la formazione degli operatori.
