Offriamo una gamma completa di etichettatrici rotative e lineari, inclusi modelli OPP hot melt a 12/16/24 stazioni e varianti di adesivi adesivi a 4/6/8/12/16/24 stazioni, progettate per applicazioni di bevande, cosmetici, farmaceutici e chimici quotidiani.

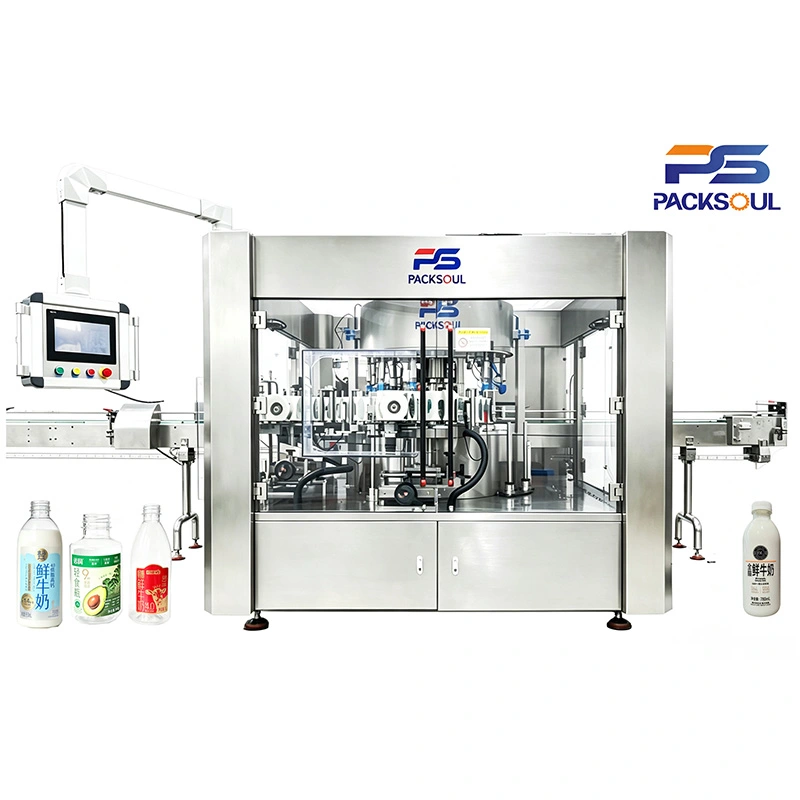

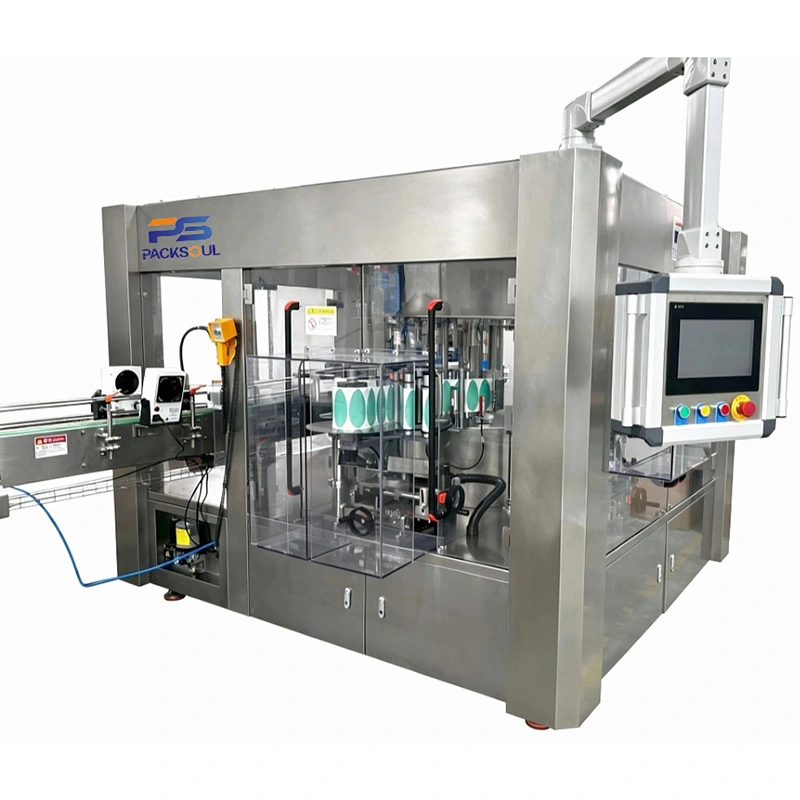

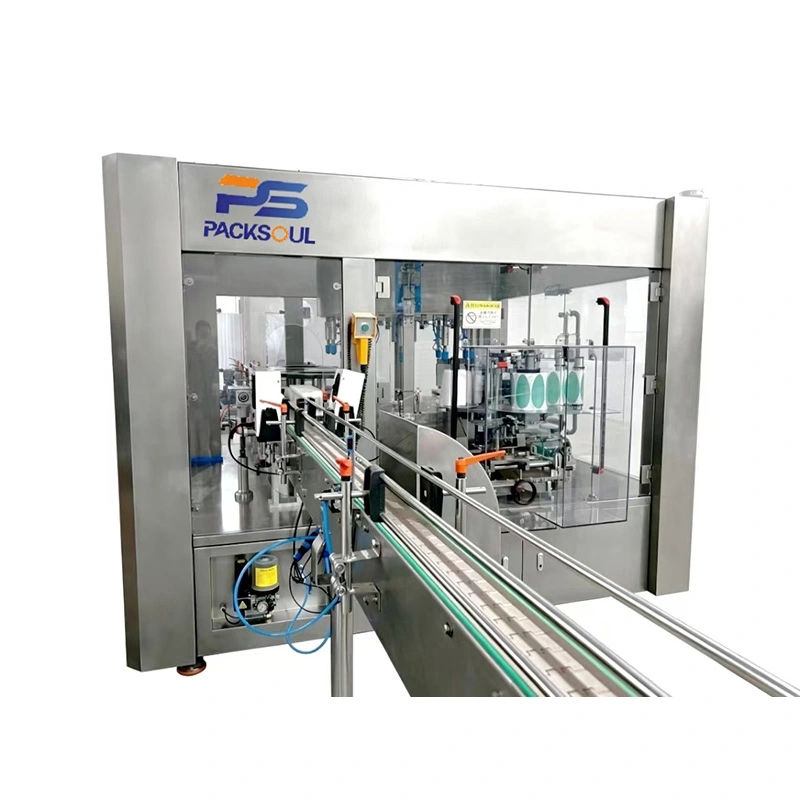

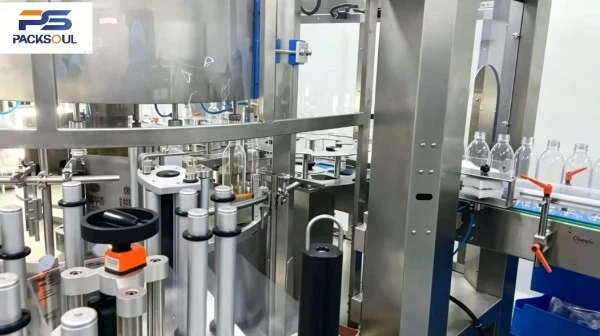

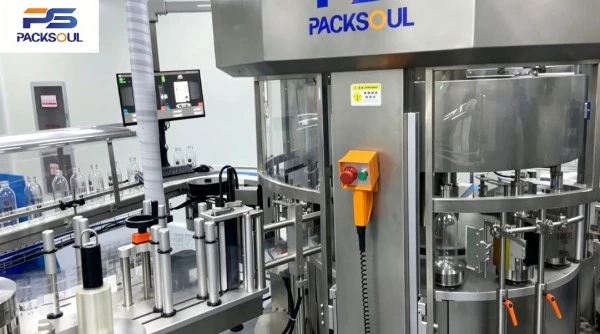

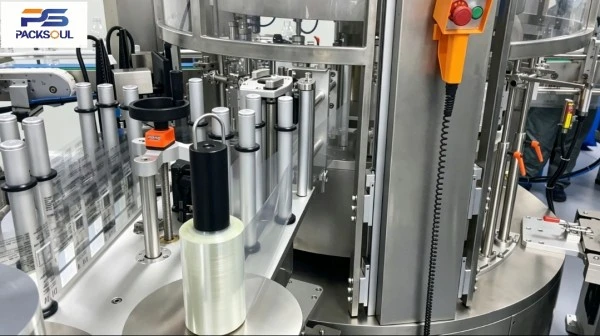

L'etichettatrice autoadesiva per bottiglie rotonde rotanti è un'etichettatrice automatica ad alta velocità con un sistema di posizionamento rotativo, appositamente progettata per vari contenitori rotondi. Può applicare etichette singole o doppie con elevata precisione di posizionamento.

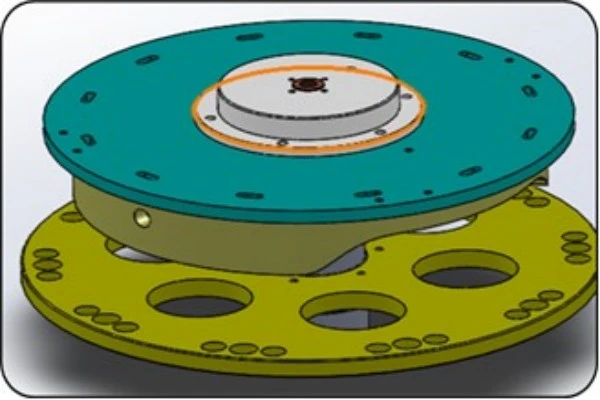

La macchina è composta da una piattaforma di base, un sistema di trasporto, una tavola rotante, una stazione di etichettatura, un sistema di posizionamento servo e un sistema di controllo elettrico. Una ruota a stella di precisione separa le bottiglie, mentre i portabottiglie servoassistiti indipendenti controllano la velocità e posizionano accuratamente ciascuna bottiglia nel punto di etichettatura richiesto.
La macchina può funzionare in modo indipendente o integrarsi con linee di riempimento e tappatura. È ampiamente utilizzato per la produzione in grandi volumi di bottiglie rotonde in diversi settori.

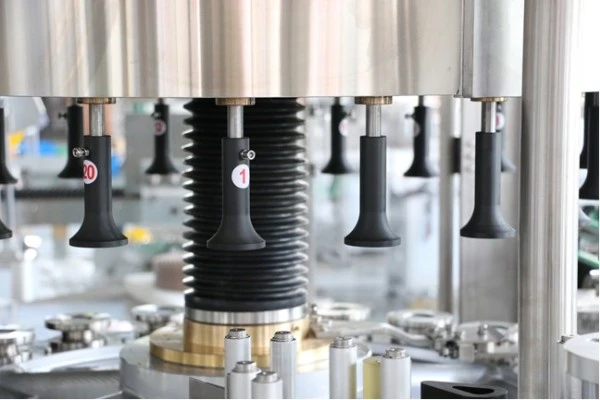

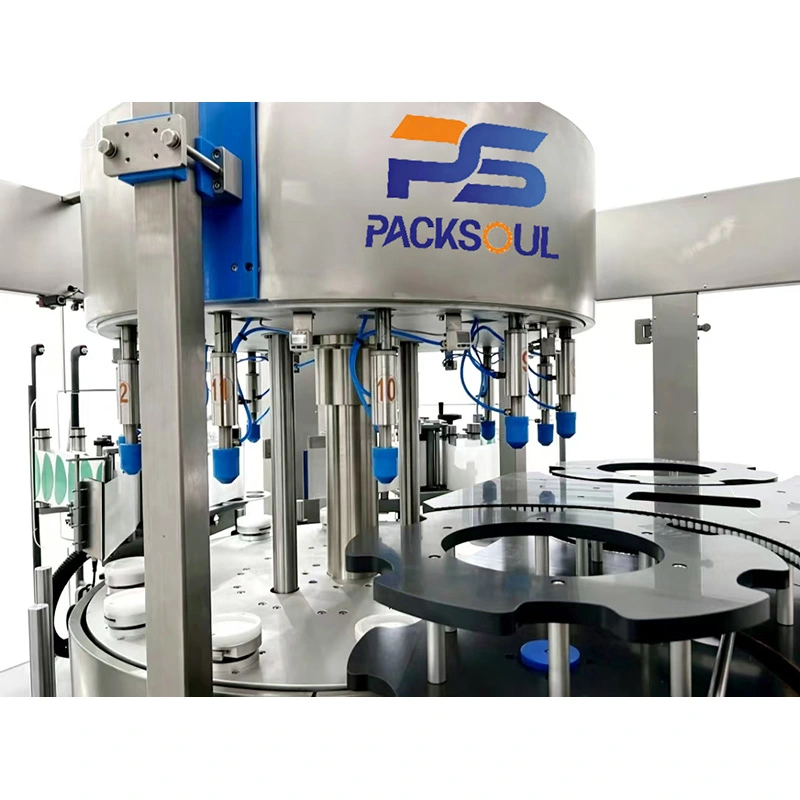

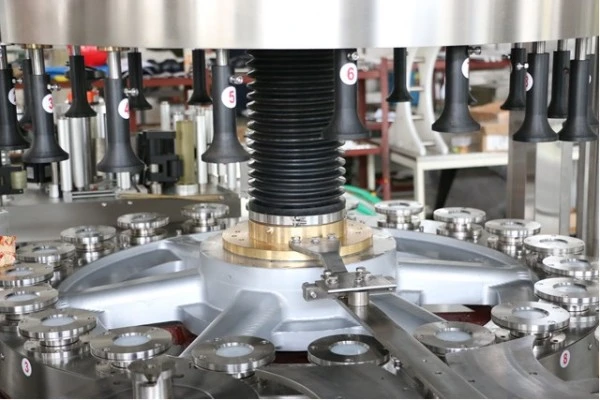

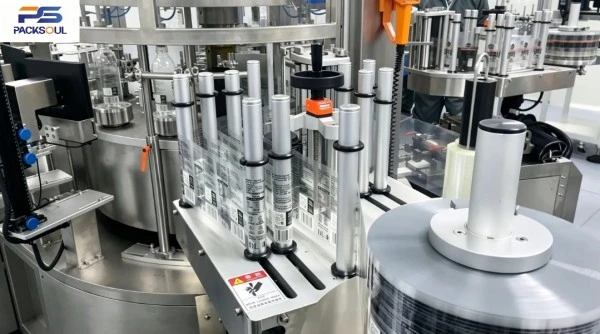

Design rotativo a 12 stazioni Layout compatto della macchina con alimentazione e scarico delle bottiglie in linea. Ogni portabottiglie è servoazionato in modo indipendente per un funzionamento regolare e stabile.
Il posizionamento meccanico garantisce un'etichettatura accurata nella posizione richiesta. I portabottiglie regolabili supportano diverse dimensioni di bottiglie ed etichette lunghe.
La testa di etichettatura supporta la regolazione multidirezionale. La posizione e l'angolazione possono essere regolate rapidamente senza attrezzi speciali.
Il sistema di tensione delle etichette aggiornato garantisce un'alimentazione delle etichette regolare e stabile, contribuendo a ridurre rotture e disallineamenti delle etichette.
L'alimentazione delle etichette servoassistita garantisce un'applicazione delle etichette accurata e uniforme. La facile regolazione dei parametri semplifica il funzionamento.
I componenti chiave sono prodotti internamente, con pezzi di ricambio prontamente disponibili per una manutenzione conveniente e un servizio rapido.
I componenti lavorati con precisione e il design chiuso garantiscono un funzionamento stabile e una buona protezione da polvere e umidità.
La macchina monitora il flusso delle bottiglie, regola automaticamente la velocità e si ferma quando si verificano inceppamenti delle bottiglie. La copertura di sicurezza arresta la macchina quando viene aperta.
| Elemento parametro | Valore delle specifiche |
| Modello | PSR‑B120 |
| Velocità di etichettatura | 12000 BPH (bottiglie all'ora) |
| Diametro del contenitore | 30‑100 mm (in base al diametro del fondo della bottiglia, personalizzazione disponibile per formati più grandi) |
| Altezza del contenitore | 100‑400 mm |
| Altezza massima etichetta | 200 mm |
| Larghezza massima etichetta | 300 mm |
| Dimensioni del rotolo di etichette | Interno: Φ76,2 mm, Esterno: Φ400 mm |
| Dimensioni dell'intera macchina | L4000×P2500×A2000mm |
| Altezza del tavolo di lavoro | 1000±50 millimetri (può essere personalizzato) |
L'etichettatrice autoadesiva per bottiglie rotonde rotanti PACKSOUL utilizza un sistema di posizionamento della ruota a stella rotante e un'alimentazione di etichette servoassistita per l'etichettatura automatica.
Le bottiglie vengono separate uniformemente e trasferite sulla tavola rotante. I portabottiglie ruotano secondo parametri preimpostati, mentre il sistema di posizionamento rileva il punto di etichettatura richiesto e controlla con precisione l'angolazione della bottiglia. La stazione di etichettatura servoapplica l'etichetta e il rullo a spazzola la liscia sulla superficie della bottiglia. Le bottiglie finite vengono poi scaricate automaticamente, completando l'intero processo di etichettatura.
L'etichettatrice autoadesiva rotativa per bottiglie rotonde è adatta per l'etichettatura di bottiglie rotonde di grandi volumi in diversi settori.
Bevande: bottiglie di latte, bottiglie di succhi, bottiglie di acqua minerale e bottiglie di tè
Cura personale: flaconi per shampoo, flaconi di oli essenziali e flaconi di profumo
Settore farmaceutico e sanitario: flaconi di liquidi orali e flaconi di integratori sanitari
Chimico: flaconi di reagenti e piccoli contenitori chimici industriali
Adatto per linee di produzione continua ad alta velocità. Sono disponibili soluzioni personalizzate per bottiglie di forme speciali
Pulire quotidianamente la catena del trasportatore, la ruota a stella, la testa di etichettatura e i sensori fotoelettrici. Rimuovere i residui di etichetta e la polvere.
Controllare regolarmente i servomotori e i servoazionamenti e calibrare la precisione della posizione di etichettatura quando necessario.
In ambienti umidi, deumidificare regolarmente il quadro elettrico per proteggere i componenti elettrici.
Non utilizzare acqua ad alta pressione per pulire l'armadio elettrico o i servomotori per evitare danni causati dall'acqua e cortocircuiti.
Per l'arresto a lungo termine, rilasciare la tensione del rotolo di etichette per evitare che l'adesivo si attacchi ai rulli e agli alberi.
Controllare regolarmente il coperchio di sicurezza e il blocco della porta per garantire un funzionamento corretto e affidabile.

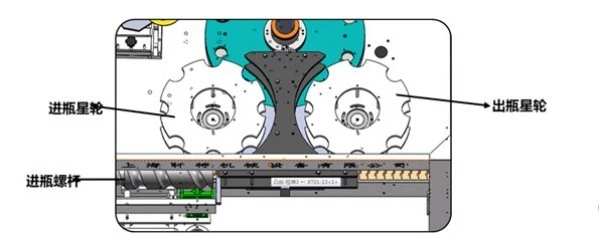

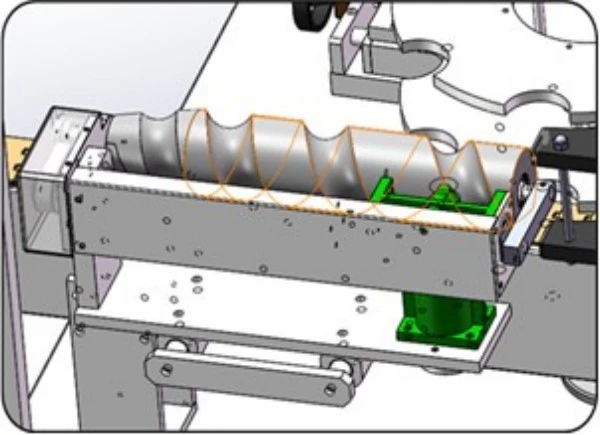

Le bottiglie vengono convogliate all'interno della macchina in un flusso ordinato. La coclea di alimentazione separa le bottiglie ravvicinate a intervalli uguali.
La ruota a stella di alimentazione trasferisce agevolmente le bottiglie sulla tavola rotante.
Il portabottiglie fissa la bottiglia mentre il servomotore è pronto per il posizionamento.

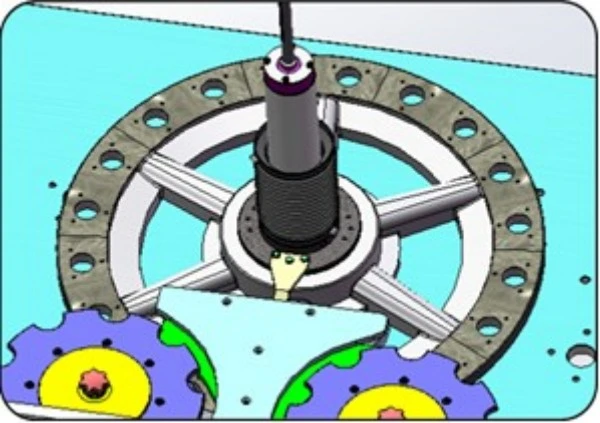

Il sistema di posizionamento rileva il punto di riferimento della bottiglia e invia il comando di rotazione.
Il portabottiglie servocomandato ruota la bottiglia secondo l'angolo di etichettatura preimpostato.
La stazione di etichettatura servodistribuisce l'etichetta e il meccanismo della spazzola la preme saldamente sulla superficie della bottiglia.
Le bottiglie finite vengono trasferite attraverso la ruota a stella di scarico e passano al processo di produzione successivo.
| NO. | Nome del componente | Marca |
| 1 | HMI | Schneider (Francia) |
| 2 | Servomotore | Schneider (Francia) |
| 3 | Servoazionamento | Schneider (Francia) |
| 4 | Motore principale | Schneider (Francia) |
| 5 | Motore del trasportatore | TRANSTECNO(Italia) |
| 6 | PLC | Schneider (Francia) |
| 7 | Invertitore di frequenza | Schneider (Francia) |
| 8 | Invertitore di frequenza | Schneider (Francia) |
| 9 | Sensore per etichette trasparenti | LEUZE (Germania) |
| 10 | Sensore di rilevamento oggetti (tipo fotoelettrico riflettente) | MALATO (Germania) |
| 11 | Sensore fotoelettrico di rilevamento (tipo riflettente) | MALATO (Germania) |
| 12 | Interruttore di prossimità | MALATO (Germania) |
| 13 | Alimentazione elettrica commutabile | MW (Taiwan, Cina) |
| 14 | Commutatore universale | MOELLER (Germania) |
| 15 | Interruttore di arresto di emergenza | Schneider (Francia) |
| 16 | Interruttore differenziale | Schneider (Francia) |
| 17 | Interruttore automatico miniaturizzato | Schneider (Francia) |
| 18 | Contattore CA | Schneider (Francia) |
| 19 | Codificatore rotativo | Nemicon (Giappone) |
| 20 | Anello di contatto elettrico | Senring |
| 21 | Manometro | Panasonic (Giappone) |
| 22 | Telecamera per la visione | Hikvision |

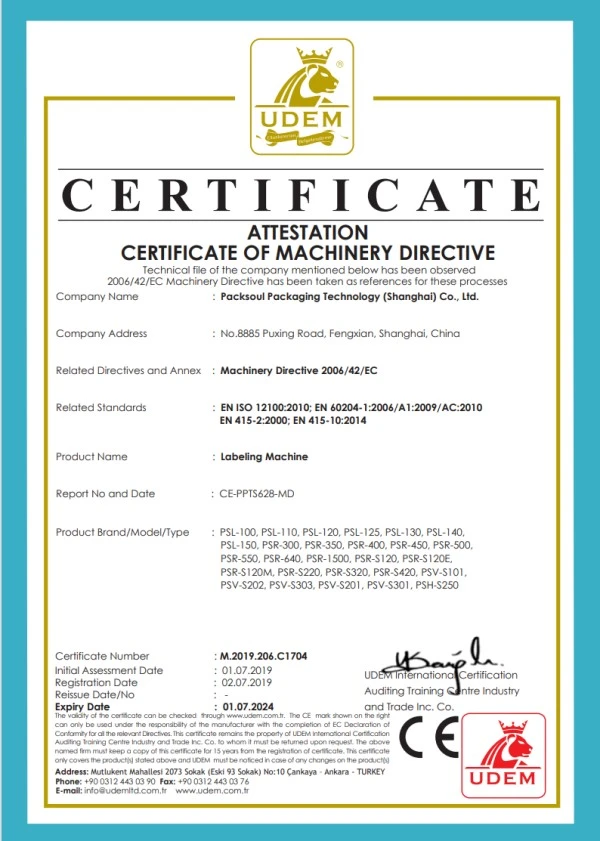

Tutti i componenti elettrici sono conformi ai requisiti di certificazione CE.

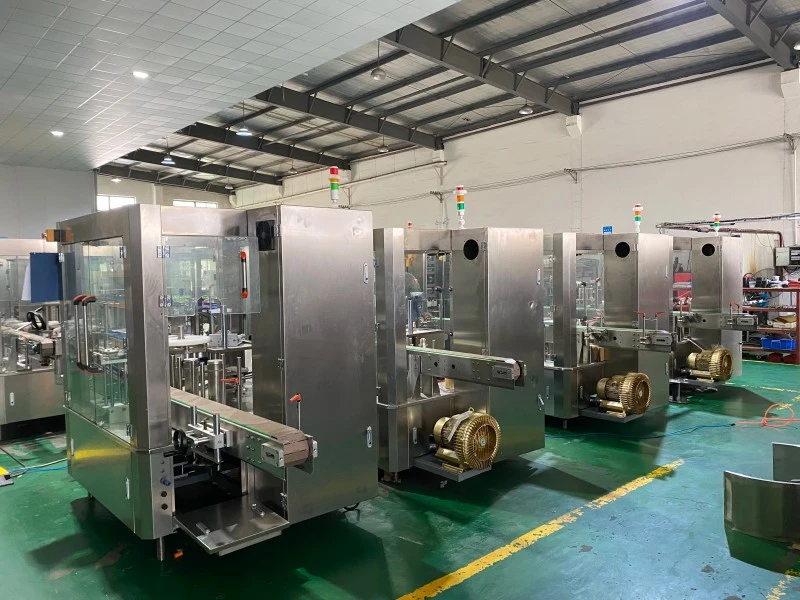

In tutta la macchina viene utilizzata la lavorazione di precisione CNC, con un rigoroso controllo delle tolleranze per un funzionamento affidabile e silenzioso durante la produzione ad alta velocità a lungo termine.
Ogni macchina viene sottoposta a continui test di invecchiamento a vuoto prima della spedizione, con accuratezza dell'etichettatura, sincronizzazione servo, arresto di sicurezza e funzioni di allarme completamente controllate.
La macchina presenta un design chiuso, resistente alla polvere e alla corrosione con un corpo principale in acciaio inossidabile 304 per una lunga durata.
A differenza delle etichettatrici rotative standard con un unico albero principale, l'etichettatrice autoadesiva rotativa PACKSOUL utilizza 12 portabottiglie servoazionati in modo indipendente con controllo a camma elettronica programmabile. Ogni stazione può essere regolata separatamente per un posizionamento accurato, anche per bottiglie rotonde complesse.
Funzionamento regolare e stabile ad alta velocità. Anche le etichette lunghe possono essere applicate in modo uniforme.
I componenti chiave sono realizzati internamente e tenuti a magazzino per garantire consegne, manutenzione e supporto con pezzi di ricambio più rapidi.
Le parti intercambiabili senza attrezzi velocizzano il cambio delle dimensioni delle bottiglie e riducono i tempi di fermo della produzione.
La macchina si arresta automaticamente in caso di inceppamenti delle bottiglie o apertura dello sportello di sicurezza, riducendo i danni alla macchina e gli sprechi di materiale.
Il design chiuso garantisce un funzionamento affidabile a lungo termine in ambienti di produzione di alimenti umidi e per la cura personale.
1. Custodia in legno senza fumigazione con protezione impermeabile, antiurto e resistente all'umidità per il trasporto marittimo e aereo.
2. Le parti mobili principali sono rinforzate per evitare spostamenti durante il trasporto.
3. Vengono forniti la lista di imballaggio, il rapporto di ispezione, il certificato di conformità e i documenti doganali di esportazione.
4. Sono disponibili termini commerciali FOB, CIF e DDP.

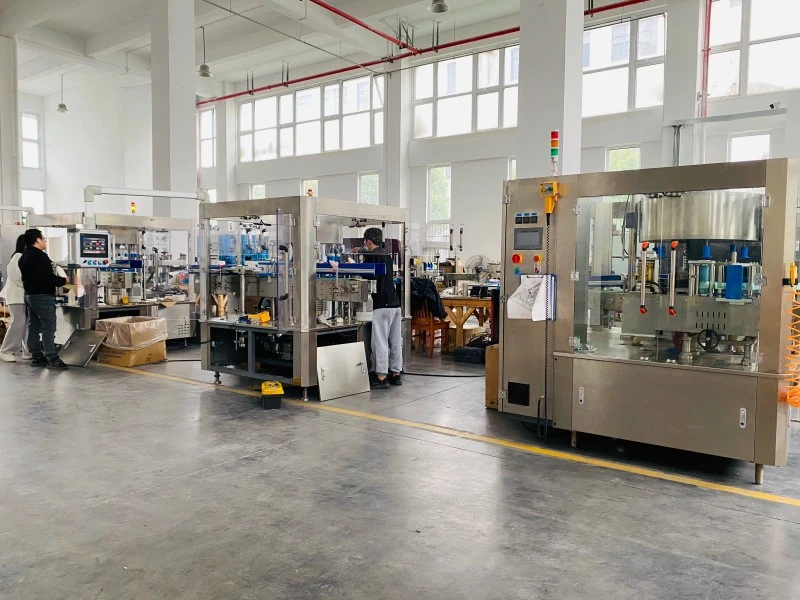

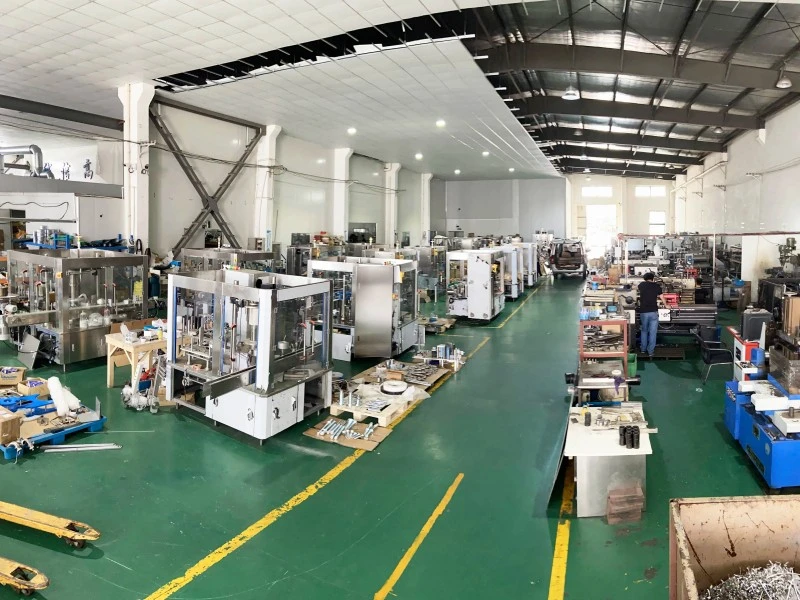

PackSoul si concentra sullo sviluppo e sulla produzione di etichettatrici rotative ad alta velocità. Le nostre etichettatrici autoadesive per bottiglie rotonde rotanti vengono fornite a clienti in diversi mercati esteri, tra cui Europa, Sud-Est asiatico, Medio Oriente, Sud America e Africa.
Grazie alle capacità interne di ricerca e sviluppo, lavorazione e test delle macchine, forniamo produzione integrata e supporto tecnico. Le nostre apparecchiature vengono utilizzate nelle bevande, nella cura personale e nelle applicazioni farmaceutiche, con esperienza in progetti di linee di etichettatura complete per clienti esteri.
È possibile organizzare l'installazione e la messa in servizio della macchina presso la sede del cliente da parte dei tecnici, comprese bottiglie di diverse dimensioni. Per linee di riempimento complete, possiamo anche fornire assistenza nell'integrazione e nella messa in servizio della linea. Il programma può essere organizzato in base alle condizioni del sito del cliente.
La formazione in loco riguarda il funzionamento della macchina, il cambio delle bottiglie, la regolazione dei parametri, la risoluzione dei problemi di base e la manutenzione quotidiana. Vengono forniti anche i manuali operativi.
La macchina viene fornita con una garanzia di un anno dopo l'accettazione. I guasti non causati dall'uomo durante il periodo di garanzia vengono riparati gratuitamente. Dopo la garanzia, viene fornita la manutenzione a vita, addebitando solo il costo delle parti di ricambio.
Viene fornito supporto video remoto per la risoluzione dei problemi. Per problemi importanti, è possibile richiedere l'intervento di un tecnico in loco entro 24 ore. I pezzi di ricambio comuni sono tenuti a magazzino e normalmente spediti entro 3 giorni lavorativi dalla conferma dell'ordine, esclusi i giorni festivi.
I registri degli interventi vengono conservati e il nostro team tecnico segue regolarmente il funzionamento della macchina per fornire supporto tempestivo per problemi di manutenzione e produzione.
R: È progettato principalmente per il posizionamento preciso e l'etichettatura di bottiglie rotonde. Può anche gestire alcuni normali contenitori quadrati. Sono disponibili soluzioni personalizzate per bottiglie dalla forma speciale.
R: Sì. La velocità può essere regolata continuamente per adattarsi alla velocità di produzione dell'intera linea di produzione.
R: No. Le parti sostituibili possono essere rimosse rapidamente e la maggior parte dei punti di regolazione possono essere impostati senza attrezzi, rendendo i cambi facili e veloci.
R: Ogni portabottiglie ha una curva di rotazione programmabile in modo indipendente, garantendo una maggiore precisione di posizionamento per etichette lunghe e applicazioni di etichettatura speciali.
R: Sì. La macchina è caratterizzata da un design resistente all'acqua, alla polvere e alla corrosione e può funzionare in modo affidabile in ambienti umidi. Si consiglia una manutenzione regolare e una deumidificazione dell'armadio elettrico.
R: Sì. È possibile inviare ingegneri esperti all'estero per l'installazione in loco, la messa in servizio e la formazione degli operatori.
